35KV YJLV22 Кабель высокого напряжения
Модель обозначения 35KV: означает, что номинальное напряжение данного кабеля составляет 35 киловольт, он подходит для систем передачи и распределения электроэнергии этого класса напряжения, обеспечивая стабильную и безопасную передачу электрической энергии при высоком напряжении 35 киловольт. ...
Описание
маркер
Модель обозначения
35KV: означает, что номинальное напряжение данного кабеля составляет 35 киловольт, он подходит для систем передачи и распределения электроэнергии этого класса напряжения, обеспечивая стабильную и безопасную передачу электрической энергии при высоком напряжении 35 киловольт.
YJ: обозначает сшитую полиэтиленовую изоляцию, этот изоляционный материал благодаря процессу сшивания формирует трехмерную сетчатую структуру молекул полиэтилена, значительно улучшая изоляционные свойства, термическую стойкость и устойчивость к старению. Кабель может стабильно работать при повышенных температурах в течение длительного времени, обеспечивая надежные электрические изоляционные характеристики.
L: указывает, что проводник выполнен из алюминиевой жилы. Кабели с алюминиевыми жилами обладают такими преимуществами, как более низкая стоимость и меньший вес, благодаря чему широко применяются в случаях, где важны снижение затрат и ограничения по весу.
V: обозначает оболочку и внутренний слой из поливинилхлорида. Поливинилхлоридная оболочка обладает хорошей стойкостью к коррозии, износу и механической прочности, защищая внутреннюю структуру кабеля от воздействия внешних факторов, таких как влажность, химические вещества, ультрафиолетовое излучение и т.д.
22: первая "2" обозначает стальную ленту для армирования, вторая "2" - оболочку из поливинилхлорида. Армирование стальной лентой усиливает механическую прочность кабеля, повышает его устойчивость к внешним повреждениям и коррозии, делая кабель более подходящим для прокладки в канализациях, траншеях и других подобных условиях. Это эффективно предотвращает механические повреждения и защиту от грызунов, таких как мыши и другие мелкие животные16.

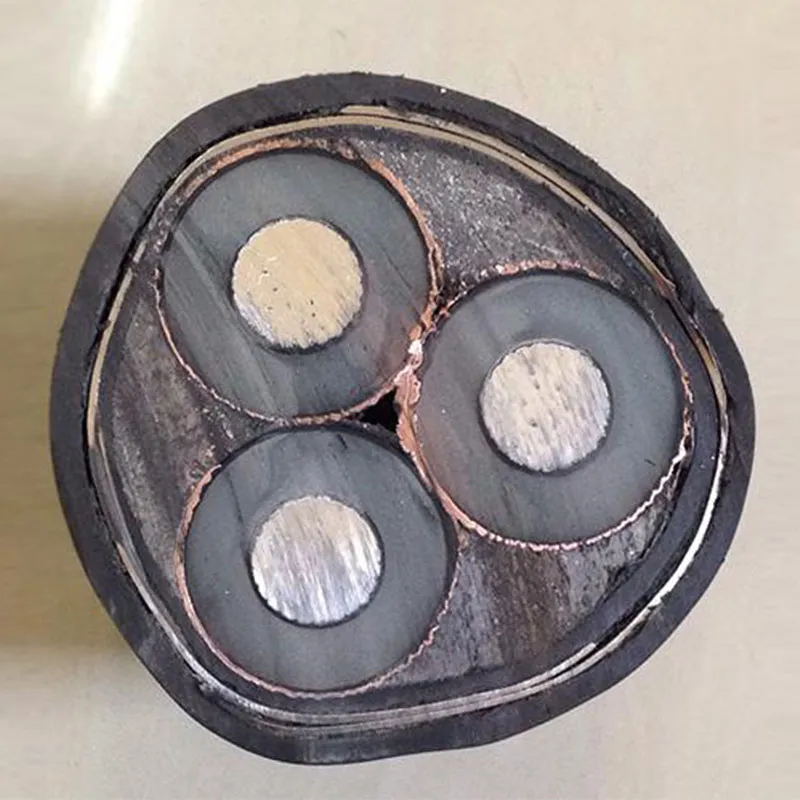

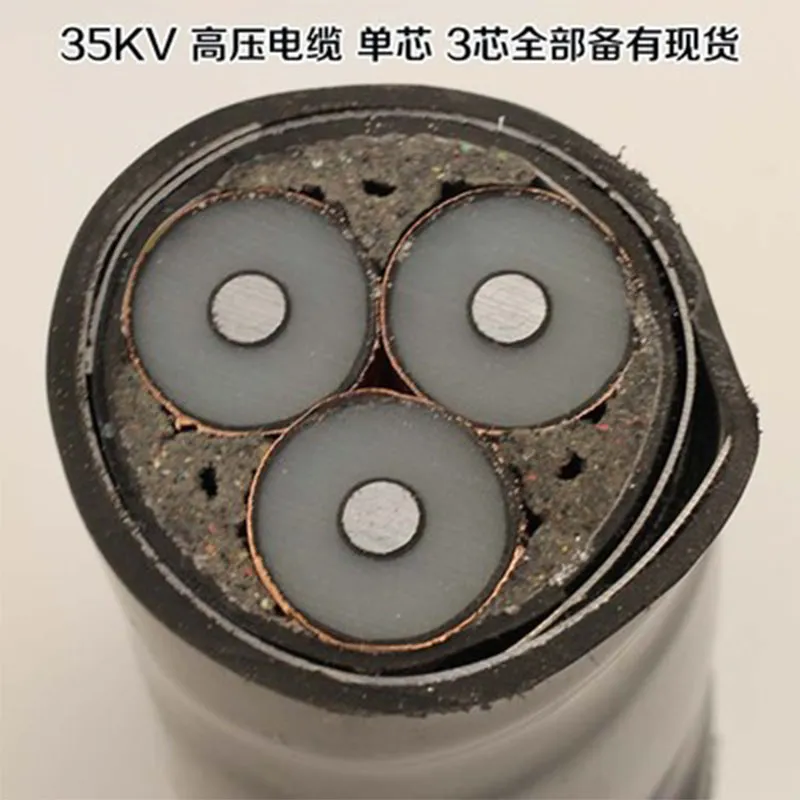

Структурные особенности
Проводник: состоит из многожильных алюминиевых скрученных проводов, что обеспечивает кабелю хорошую гибкость и механическую прочность. Такая структура облегчает его укладку и сгибание, а также снижает эффект поверхностного тока и улучшает проводящую способность проводника.
Изоляционный слой: изготовлен из сшитого полиэтилена с низким коэффициентом диэлектрической проницаемости и малым тангенсом угла диэлектрических потерь, что позволяет эффективно снижать потери электроэнергии при эксплуатации кабеля. Толщина изоляционного слоя рассчитывается в зависимости от уровня напряжения и требований применения, чтобы обеспечить достаточную изоляционную прочность при высоком напряжении в 35 кВ и предотвратить утечку тока и пробой изоляции.
Экранный слой: обычно включает экран проводника и изоляционный экран. Экран проводника служит для равномерного распределения электрического поля, уменьшая повреждение изоляции из-за концентрации электрополя; изоляционный экран предотвращает накопление зарядов на поверхности изоляции, что дополнительно повышает изоляционные свойства кабеля и безопасность эксплуатации.
Наполнительный слой: располагается между изоляционным слоем и бронированным слоем из стальной ленты. Обычно состоит из мягких материалов, таких как полипропиленовая пленка. Наполнитель делает структуру кабеля более ровной, предотвращая повреждение или сжатие изоляционного слоя из-за возникновения пустот внутри кабеля во время укладки.
Бронированный слой из стальной ленты: выполняется из двух слоев оцинкованной стальной ленты, плотно намотанной вокруг наполнителя. Этот слой увеличивает устойчивость кабеля к сжатию и растяжению, улучшает механические показатели защиты и предотвращает повреждения кабеля от внешних механических ударов, давления или грызунов, что увеличивает срок службы кабеля.
Внешняя оболочка: ПВХ-оболочка плотно покрывает бронированный слой стальной ленты, защищая внутренние элементы кабеля от воздействия окружающей среды и предотвращая коррозию стальной ленты. Она также обладает определенными огнестойкими свойствами, что повышает пожаробезопасность кабеля.
